多臺聯動操作說明

請確認單個秤的操作正常后進行聯動

一 配料系統的使用

提示：單機的所有線接好后，必須單獨先檢查每個秤的出料試驗和參數設置，沒問題后，再進行聯動操作。

1.1 基本介紹

配料控制系統適用于需要多組秤進行組合配料時使用?？梢灾С?/span>2組及以上不同物料進行連續配料或批次配料。每一個稱重控制器都可以作為主模塊或者從模塊，將各個稱重控制器通過對指定的RS485通訊口進行串聯，分別設置對應通訊地址后即可實現組合配料，配料系統中一些常規參數設置和顯示操作可以集中在一個觸摸屏上進行。

1.2 接線方法和通訊地址配置

1.2.1先進行每個稱重控制器的單獨接線（電源、傳感器、輸入輸出）將每個模塊的“X1”（輸入高電平）切換成遠程模式。

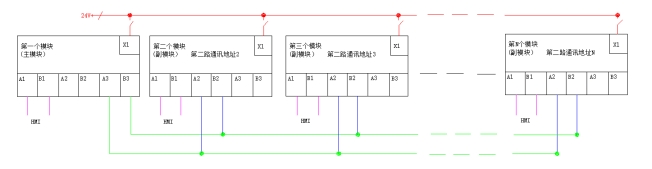

1.2.2再確定一個稱重控制器作為主模塊。主模塊的第一路或者第二路通訊連接主觸摸屏，主模塊的A3、B3（通訊設置界面三號端口轉換為聯動控制，工作模式為主模式）接第二個模塊A2、B2，第二個模塊的A2、B2接第三個模塊的A2、B2，第三個模塊的A2、B2接第四個模塊的A2、B2，以此類推······

1.2.3從第二個模塊的（A2B2）上位機2號通訊口依次排列設置通訊地址（波特率等其他參數必須保持一致）。

配料控制系統第一個模塊（主模塊）通訊地址默認，第二個模塊的上位機（A2B2）地址設為1，將第三個模塊的上位機（A2B2）地址設為2······將第n個模塊的上位機（A2B2）地址設為n。見下圖

1.3 配料系統的進入步驟

（1）根據以下步驟進入主模塊的觸摸屏界面  系統設置---通訊設置---硬件設置---將選擇按鈕“主模式”切換成“副模式”；然后依次返回主界面，系統會自動跳轉“配料控制系統”界面。（設置完成后需要重新斷電啟動）

1.4 配料系統界面的介紹

1.4.1主界面

1. 總目標流量：點擊數值彈出數字鍵盤，用戶可根據實際需求輸入總的目標流量值（每小時的目標總產量，注意流量單位的確認），輸入完成后點擊ENT確認。

2. 當前總流量：實時顯示當前的總流量值。

3. 比例合計：各個設備的配比相加的值。

4. 正常模式：連續下料工作模式，點擊可切換成“批次模式”（點擊“批次模式”后面的數值可以輸入批次下料目標值,批次累計值等于此值時系統將自動停止運行）。

5. 批次累計：實時顯示當前所有秤的總下料值，點擊此字體進行置零（在進行批次下料開始時，請先將“批次累計”置零。在此次批                          次下料結束后，進行下次批次下料前也要先將“批次累計”置零，否則系統無法啟動下料）

6. 序號：點擊下方各個“設備號”按鈕即可進入到“控制系統”界面進行參數的設置。

7. 配比：點擊數值可輸入每個秤的配比（輸入“總目標流量”和“目標量”后，每個秤的配比會自動得出）。

8. 目標量：點擊數值可輸入每個秤的目標流量值（輸入“總目標流量”和“配比”后，每個秤的目標量會自動得出）。

9. 當前流量：實時顯示每個秤的當前流量值。

10. 電機轉速：實時顯示每個秤的當前電機轉速百分比。

11. 當前重量：實時顯示每個秤稱重倉內物料的重量。

12. 批次累計：實時顯示每個秤實時的下料累計值。（如需要清除單臺設備累計值需要進入對應設備設置里面進行操作）

13. 報警：實時顯示每個秤的報警狀態，顯示綠色代表運行正常，顯示紅色代表有報警故障。

14. 啟停：點擊可單獨控制每個秤的啟動和停止。（打開單機啟停后會影響系統啟停）

15. 系統停止：點擊啟動系統，再次點擊停止系統。（所有單機在停止的狀態下進行操作，否則系統報警?#通道占用）

配方設置、配方選擇：

1.4.2配料設置界面

1. 聯動判斷延時：可設置聯動判斷延時時間。

2. 提升機關閉延時：可控制下段工序提升機關閉的延時時間。

3. 設備總數量：顯示可接入的設備總數量。

4. 報警聯動設置：顯示綠色代表啟動該功能，顯示紅色代表關閉該功能。

5. 正常模式：點擊可切換成批次模式，設置批次目標總量，跟主界面此按鈕功能一致。

6. 其他設備啟動聯動啟動系統運行，其他設備運行信號轉換成系統中的DC24常閉并接入主模塊的13號輸入口.配料啟動（其他設備啟動系統運行其他設備停止系統停止）

7. 當系統中其他設備故障時需要系統停止運行，需要在設置中開啟禁用堵料聯動 ，啟用堵料聯動 并同時把聯動信號轉換成系統中的           DC24并接入主模塊的10號或者11號輸入口 異常輸入口。（10號或者11號輸入DC24時系統認為異常輸入，系統將全部停止運行）。設置完成后需重新上電。

控制器標準輸入輸出口都為12路，最多可以擴展到20路輸出，如需多路輸出請訂貨前提前告知，如果系統中需用到12序號以后的功能點可將功能按鈕前數字序號改為＜12的數，同時接線接到對應的序號口。

1.4.3控制設置界面

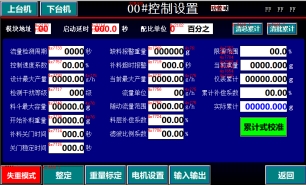

如果需要設置其中一臺控制參數，點擊主畫面對應序號的設備名稱即可。進入設置后可分別設置當前序號設備參數，也點擊左上角的上一臺/下一臺對其他設備參數進行修改和查看，修改時注意序號對應的模塊地址

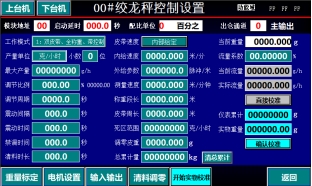

（皮帶/絞龍模式）                           （失重/矢量模式）

1. 模塊地址編號對應00#處顯示編號(主界面序號位置）

2. 上臺機、下臺機：點擊可順序切換各個秤。

3. 模塊地址：點擊數值可設置當前模塊的地址，此地址需與通訊協議中的上位機通訊地址對應，方可控制此模塊聯動配料。

4. 啟動延時：點擊數值可設置啟動當前秤的延時啟動時間。

5. 配比單位：點擊可設置當前秤的配比單位（0：百分之；1：萬分之）。

6. 其他參數對應模塊地址相同的控制器內部參數，

參數詳細說明請參考單機說明書

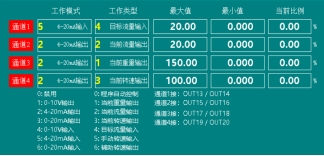

二 多路模擬量對應設置（例）

上圖參數設置對應以下功能（重量單位和流量單位根據實際設置顯示）。

通道1--4模擬量可分別設置不同模式和類型，用戶也可根據實際應用情況設置相同的工作模式和工作類型。
